Центральные кондиционеры каркасно-панельные

Предназначены для использования в системах вентиляции и кондиционирования воздуха помещений различного назначения. Приточные установки SPKT позволяют поддерживать в обслуживаемом помещении искусственный климат с заданными параметрами и осуществлять все процессы обработки воздуха: фильтрацию, нагрев, охлаждение, осушку, увлажнение, рекуперацию и регенерацию тепла и холода, шумоглушение.

Приточные установки типа SPKT включают в себя типовые секции, а также могут поставляться с приборами автоматики и управления собственной сборки.

Размер секции приточной установки унифицирован и зависит от расхода воздуха.

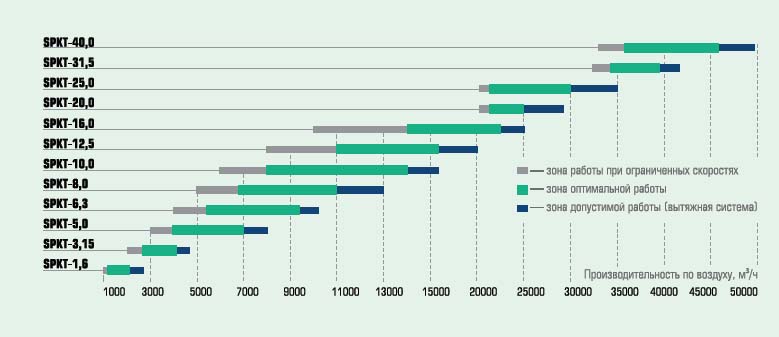

Типоразмерный ряд приточных установок типа SPKT

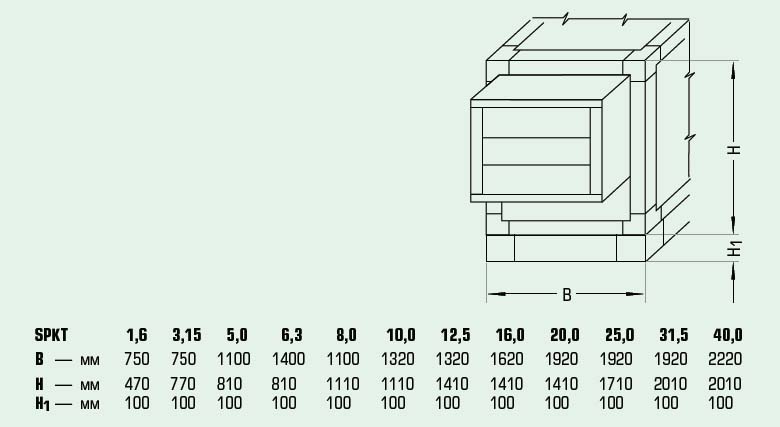

Габаритные размеры приточных установок

Каркас установок изготавливают из алюминиевого профиля№ 30 для SPKT 1,6 и 3,15, и № 50 для SPKT 5–40. Панели типа «сэндвич» имеют толщину 25 мм для SPKT 1,6 и 3,15, и № 50 для SPKT 5–40.

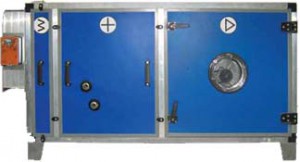

SPKT 1,6–40 состоят как из отдельных блоков, так и из моноблоков, выполняющих две и более операции.

Сторона обслуживания определяется возможностью доступа к основному функциональному оборудованию, дополнительным устройствам и водяным патрубкам.

В приточно-вытяжных установках сторона обслуживания, на которой находятся открывающиеся двери, патрубки теплообменников и т. д., определяется по направлению движения воздуха.

Панели изготавливаются из листовой стали толщиной 0,55…1,0 мм, между которыми помещают теплоизолятор в виде пенополиуретанового материала. В технически боснованных случаях в-ка честве наполнителя может использоваться микроультрасупер тонкое базальтовое волокно. По требованию заказчика внешние и (или) внутренние поверхности панелей могут быть окрашены порошковой краской.

 Воздухозаборный клапан

Применяется на передни панелях и приемных блоках установки. Служит для приема и (или) смешения воздуха, поступающего в установку.

Клапан состоит из  корпуса и поворотных лопаток, единых по сечению для клапанов всех типоразмеров, опорных подшипников, уплотнителей и привода. Корпус лопатки изготавливается из специальных фасонных профилей. Для вращения используются пластмассовые шестерни и подшипниковые втулки. Уплотнение лопаток по стыковым соединениям обеспечивается резиновым профилем. Ось механизма регулирования (квадратного сечения) может быть расположена на любой из лопаток, на любой стороне блока.

Клапан может оснащаться ручным или электромеханическим приводом Bellimo.

Также клапан комплектуется нагревательными элементами — утепленными клапанами.

Блок фильтрации

Служит для очистки наружного воздуха, подаваемого в помещение.

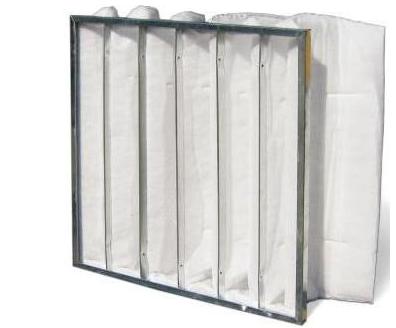

Установки комплектуются блоками ячейковых фильтров (грубой очистки, класс G3) и карманных фильтров (грубой или тонкой очистки, класса G4…F9).

Фильтрующие элементы монтируются в рамы, устанавливаются на напрвляющие рельсы и вынимаются со стороны обслуживания. Для ячейковых фильтров фильтрующие элементы имеют толщину 32мм.

Блок воздухонагревателя

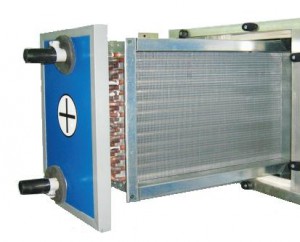

Предназначен для нагрева наружного воздуха подаваемого в помещение. Теплообменики устанавливаются в блок на направляющих.

Водяной телообменник состоит из одного или нескольких рядов медных трубок оребренных алюминиевыми пластинами установленных в корпусе. Применяемые медно-алюминиевые теплообменники обладают повышенной теплоотдачей, что минимизирует энергозатраты. В качестве теплоносителя применется горячая или перегретая вода с температурой до 150″С. Максимальное давлениетеплоносителя 1,6МПа.

В электрическом нагревателе используются трубчатые электронагреватели.  Корпус нагревателя изготовлен из оцинкованной стали. Воздухонагреватель расчитан на работу от трехфазной сети переменного тока частотой 50 Гц.

Блок вентилятора

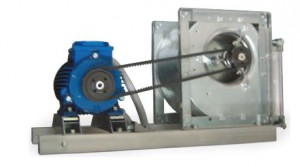

Предназначен для использования в системах приточной и вытяжной вентиляции. Применяются центробежные вентиляторы двухстороннего всасывания с загнутыми лопатками вперед или назад. Рабочие колеса вентиляторов двухстороннего всасывания установлены на подшипниках качения не требующих технического обслуживания. Вентиляторы на общей раме с двигателями устанавливаются на резиновые антивибрационные опоры и присоединяются с корпусом блока через гибкую вставку, что тоже предотвращает передачу даже минимальной вибрации от вентилятора. Применяются легкие в обслуживании шкивы с разъемной ступицей. Используемые электродвигатели производятся в соответствии с нормативами ISO 9001, с классом изоляции В, IP54 (44), соединяется с помощью ременного привода SKF или Optibelt.

Блок шумоглушения

Предназначен для снижения уровня аэродинамического и механического шума, создаваемого работающим оборудованием установки.

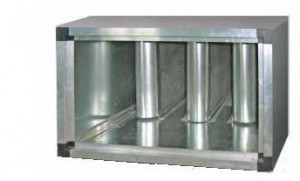

Блок шумоглушения включает в себя пластинчатый шумоглушитель состоящий из пластин и шумопоглащающего материала, а также может устанавливаться как до, так и после вентиляторного агрегата. В последнем случае, перед шумоглушителем располагается промежуточная секция для распределения потока воздуха из выхлопного отверстия вентилятора, а также для размещения обтекателей  шумоглушителя.

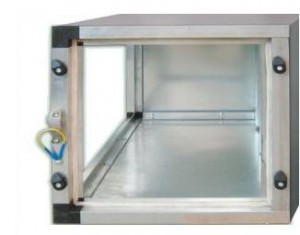

Блок-камера промежуточная

Служит для формирования потока воздуха, изменения его направления, а также для проведения технического обслуживания установки. Минимальная длина блоков 425 мм.

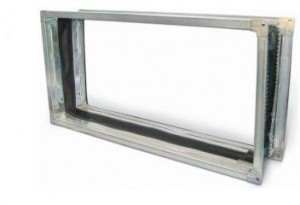

Гибкая вставка

  Предназначена для ограничения передачи вибрации от установки обработки воздуха к воздуховоду.

Монтаж гибкой встаки к системе вентиляции производится путем крепления фланцев к ответным фланцам в вентиляционной системе.

Автоматика и управление

Кондиционеры центральные каркасно-панельные типа SPKT комплектуются приборами автоматики и управления, обеспечивающими её работу по заданным технологическим параметрам. Конструктивно, система автоматического правления (САУ) либо встраивается в установку и является его неотъемлемой частью, либо поставляется в виде отдельного шкафа управления с комплектом датчиков и исполнительных механизмов и является важнейшей частью системы кондиционирования воздуха.

Приборы автоматики, применяемые для приточных камер стандартной комплектации, предусматривают следующие возможности:

• Обеспечение воздухозабора
• Поддержание постоянной темепературы приточного воздуха
• Регулирование произодительности по воздуху
• Защита водяного воздухонагревателя от замораживания
• Защита от превышения температуры обратной воды, возращаемой в теплоцентраль
• Защита электрокалорифера от перегрева
• Индикация запыленности фильтра
• Защита от коротких замыканий и перегрузок в электрических цепях встроенными средствами защиты.

Система приточно-вытяжной вентиляции

Для комплексного решения проблемы вентиляции и кондиционирования воздуха наиболее универсальным способом является применение систем приточно-вытяжной вентиляции, таких, как изготавливаемые нашим предприятием каркасно-панельные центральные кондиционеры типа SPKT. Они предназначены для использования в качестве системы вентиляции и кондиционирования воздуха в промышленных и гражданских объектах: административных зданиях, промышленных предприятиях, торговых и бизнес-центрах, школах, детских садах, больницах и поликлиниках.

Приточно вентиляционные установки призваны выполнять следующие функции:

• обеспечивать приток свежего воздуха в помещение;
• очищать циркулируемый воздух;
• подогревать или охлаждать воздух в помещении в случае необходимости;
• увлажнять или осушать воздух до достижения заданных параметров.

Кроме того, установки SPKT могут работать в режиме полной или частичной рециркуляции воздуха.

Система кондиционирования воздуха SPKT включает в себя следующие элементы:

• воздухозаборный клапан, служащий для поступления и смешения воздуха, поступающего в установку;
• двухуровневую систему фильтрации, выполняющую задачу по очистке наружного воздуха;
• систему вентиляции, состоящую из центробежных вентиляторов и амортизационных элементов, значительно снижающих уровень шума;
• воздухонагревательный блок, необходимый для подогрева поступающего холодного воздуха;
• автоматическую систему управления, полностью контролирующую все необходимые параметры работы системы приточно вытяжной вентиляции.

Автоматика может поставляться в двух различных вариантах: в виде встроенной системы, либо в виде отдельного элемента управления.

Системы кондиционирования воздуха типа SPKT в зависимости от мощности могут состоять из одного или нескольких блоков. Каркас блоков изготавливается из алюминиевого профиля, панели из листовой стали. Обязательным элементом конструкции являются эффективная система теплоизоляции и шумопоглощения. Для удобного обслуживания приточной установки предусмотрен легкий доступ ко всему функциональному оборудованию.
